所謂沉降觀測即根據建筑物設置的觀測點與固定（永久性水準點）的測點進行觀測，測其沉降程度用數據表達，凡一層以上建筑、構筑物設計要求設置觀測點，人工、土地基（砂基礎）等，均應設置沉陷觀測，施工中應按期或按層進度進行觀測和記錄直至竣工。下面了解下沉降觀測流程。

基礎施工測量

1、控制網的建立

1.1場區控制網

因基礎施工階段地形變化大、地勢錯階起伏，單位工程數量多，為實施有效測量控制，開工初在場區內設置由二～四個樁位形成的導線控制網(場區四周邊及中間高處各布一點，通視即可)，場區控制網是單位工程軸網設置的依據，控制網用全站儀進行投測。

1.2單位工程軸線控制網

單位工程軸線多且密集，根據建筑物特點選擇有代表性的軸線設置軸線控制網。

控制樁盡量設在開挖區外原始地坪上；另外在基坑底部及長軸線中部加密設置輔助性控制樁，以便于基礎施工測量。

2、控制樁的設置方式

位于土層上的控制樁點（含軸網控制點及高程控制點）均為砼墩埋地設置，砼墩截面為300×300，深度不小于500，若控制樁位于完整的基巖上，則可直接將控制點設在基巖面上?？刂茦饵c設置完成后在樁的周圍設置、醒目的圍護設施，對控制樁進行保護。

3、基礎施工測量

基礎施工階段，用經緯儀結合50m鋼卷尺根據控制樁直接對各軸線進行投測，然后根據設計截面對各構件進行放線；用S3水準儀結合五米塔尺直接進行高程引測。因基礎施工階段控制樁往往容易遭碰撞及受地面沉降影響移位，故在每次進行軸線投測前先對控制樁有無移位現象進行校核后才能施測。

二、標準層施工測量

1、標準層施工時的控制網設定方式

標準層施工軸線測量主要采取內控法對軸線進行傳遞和引測。在地面上設置內控點，并在建筑物外圍設置外控點。方法是：精確定出矩形控制網點，各點用100×100×10mm預埋鋼板，表面用鋼銃沖上標準點并作點號標記。

2、控制線的引測

進行上部結構施工時，在內控點位置留設100×100方形觀測孔。在進行上部結構軸線投測時，將天頂垂準儀架設在內控點位上向上鉛直投測至各結構施工層，然后用J2經緯儀、鋼尺對所轉點進行復核；經復核閉合后才能進行控制線及軸線的投測。結構每施工三層，測量小組對控制線進行一次校核：復核方式為采用內、外控制線相互比對方式。

結構施工中，應對建筑物主體傾斜率進行觀測計算，計算公式為：

i=tgα=ΔD /H

公式中：

I——主體的傾斜率；

ΔD—建筑物項部觀測點相對于底部觀測點的偏移值；

H——建筑物的高度；

α——傾斜角。

3、細部測量

梁柱邊線、控制線的測量：每樓層施工前，測量工程師將控制線、主要軸線施測完成后，施工員著手依據控制線、軸線對梁柱邊線、墻柱控制線進行引測。柱放出邊線和距邊線200寬的控制線，墻柱邊線作為焊接導墻筋的依據，控制線作為校核模板、驗收模板的依據。

4 沉降觀測

1、沉降點的設置

設置沉降觀測點的數目和具體位置根據規范和設計要求確定，在圖紙會審階段，施工單位、監理與設計院進行協商初步確定沉降點設置方案；待基礎施工完成后，根據實際地質情況進一步細化沉降觀測點的設置位置。

為較好地進行沉降觀測，施工現場內埋設的水準基點應有利于直接引測，且數量不少于兩個，每次進行沉降觀測時，事先核查基準水準點是否發生異常變化，正常后才能進行施測。

沉降點的埋設方式為：先將帶錨固腳的鋼板埋入設計觀測點柱身上，并按初步設定高程埋設，待模板拆除后，精確找出高程、焊上帶觀測點的角鋼。

2、沉降點的測量

2.1測量工具：

本工程沉降測量由測量工程師負責；沉降觀測采用S1水準儀和毫米分劃水準尺進行測量。

2.2測量頻次：

正常施工階段應每加載一次施測一次（每一結構層施工完畢觀測一次）；主體結構竣工后每月觀測一次；暴雨后觀測一次；工程竣工交付業主使用前還需與業主共同觀測一次后向業主進行沉降點的移交。

2.3觀測方法：

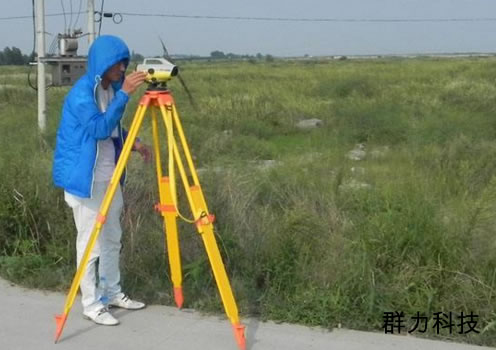

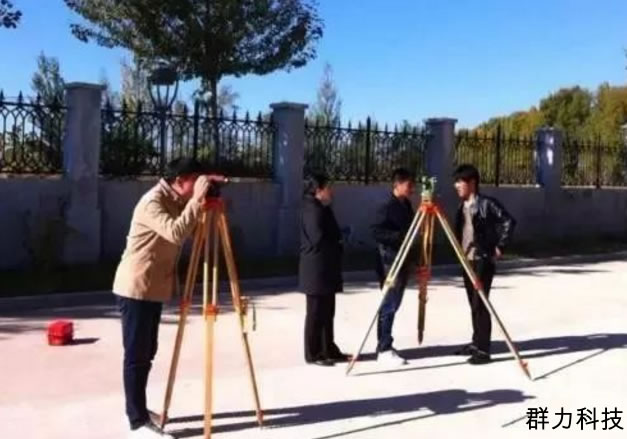

每次觀測按固定后視點、觀測路線進行，前后視距盡量相等，視距大約15m，以減少儀器誤差影響。觀測時間宜選擇天氣晴好的早晨或傍晚。

2.4觀測記錄整理：

每次觀測結束后，對觀測成果逐點進行核對，根據本次所測高程與所測高程之差計算出沉降量并將每次觀測日期、建筑荷載情況標注清楚，畫出時間與沉降量、荷載的關系曲線圖。

測量工程師將每次觀測結果及時向項目技術負責人、監理工程師進行匯報；若出現明顯沉降量的變化或不均勻沉降時，項目技術負責人還應及時與設計、勘察部門聯系，確定進一步觀測的方案。
